PTC熱敏電阻器是正溫度系數熱敏電阻的英文簡稱，特性表現為電阻值隨溫度的升高而變大。主要用于［變壓器（適配器）／初級線圈／充電器／數字萬用表／智能電度表／微電機／晶體管］等的過流過熱保護,直接串聯在負載電路中,在線路出現異常狀況時,能夠自動限制過電流或阻斷電流,當故障排除后又恢復原態,俗稱“萬次保險絲”。

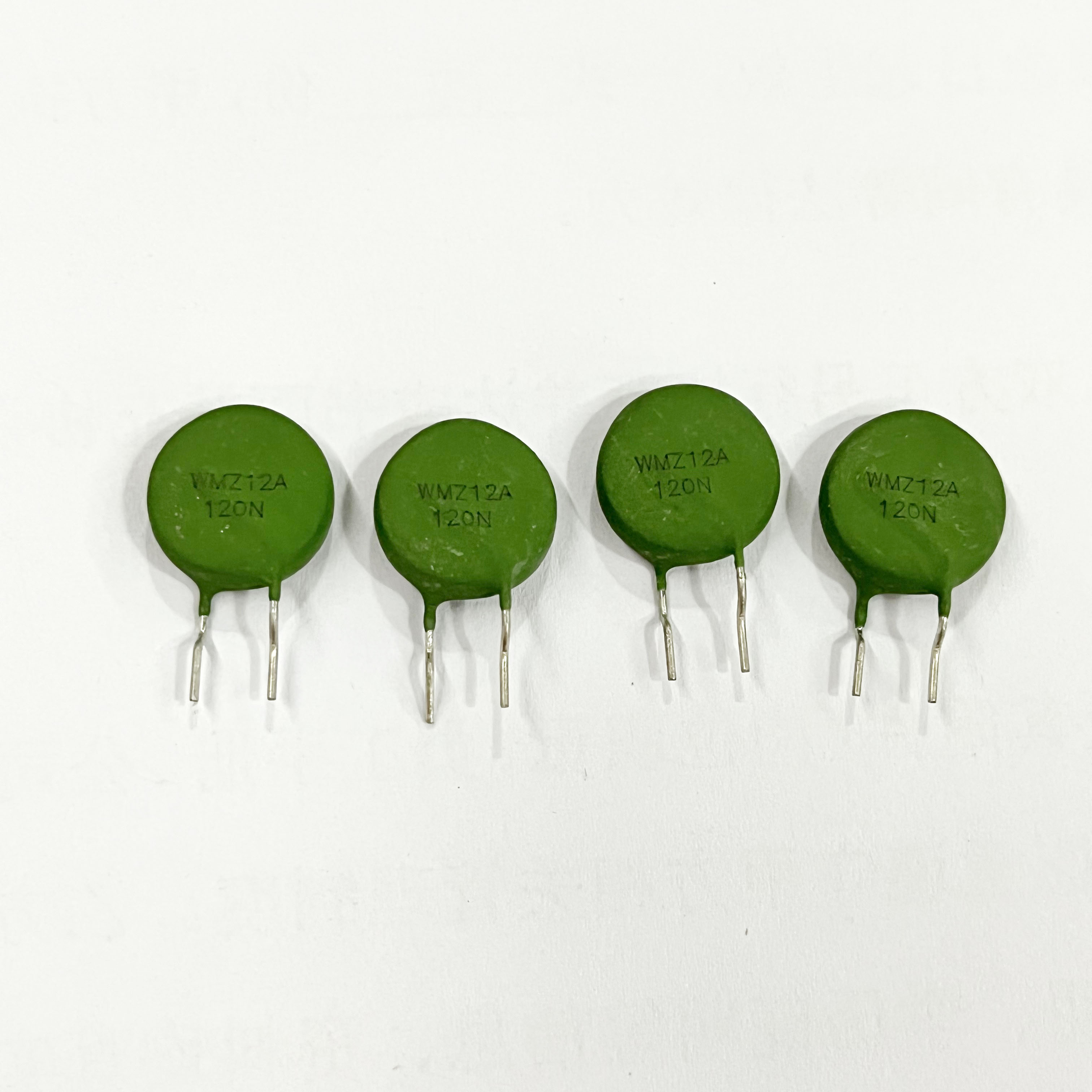

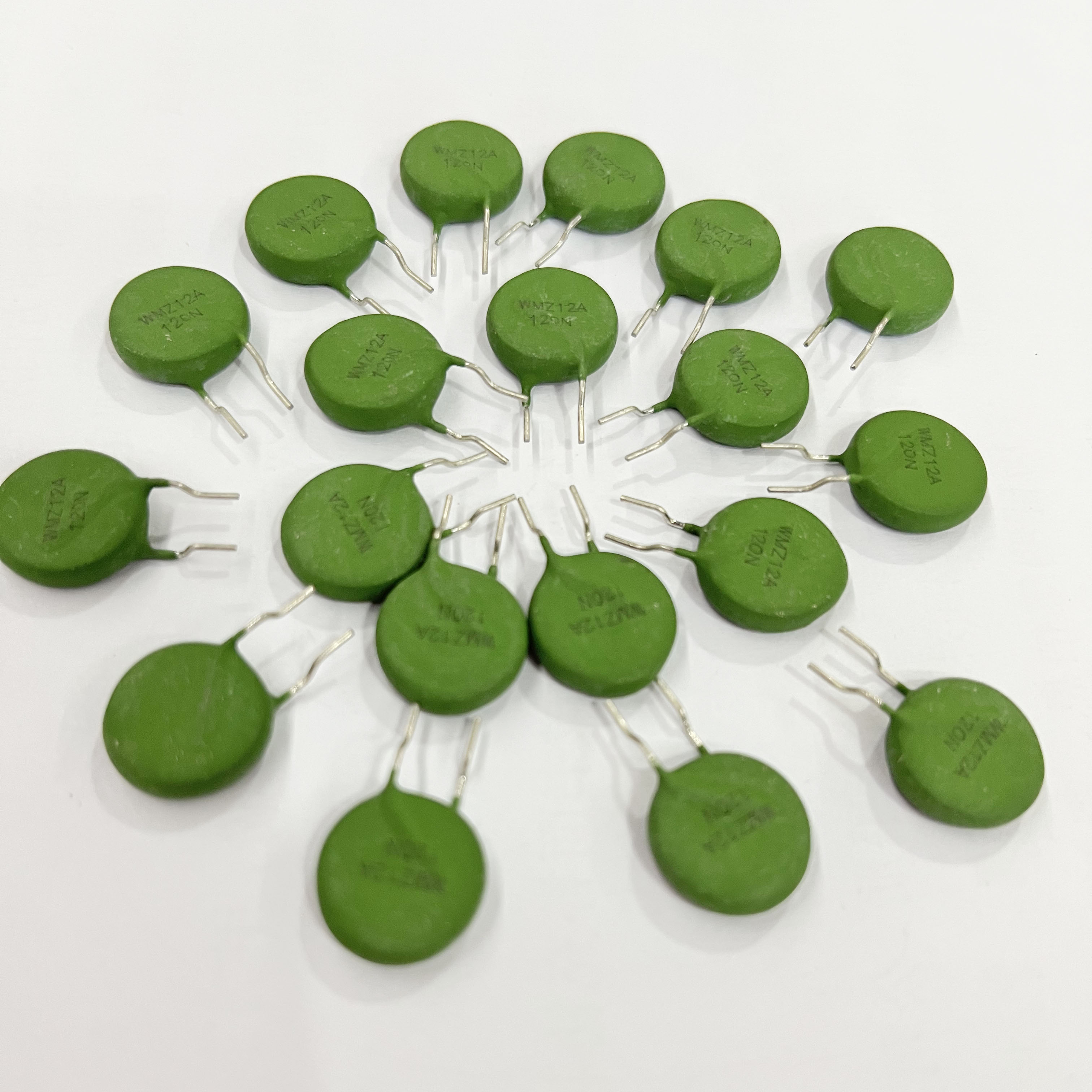

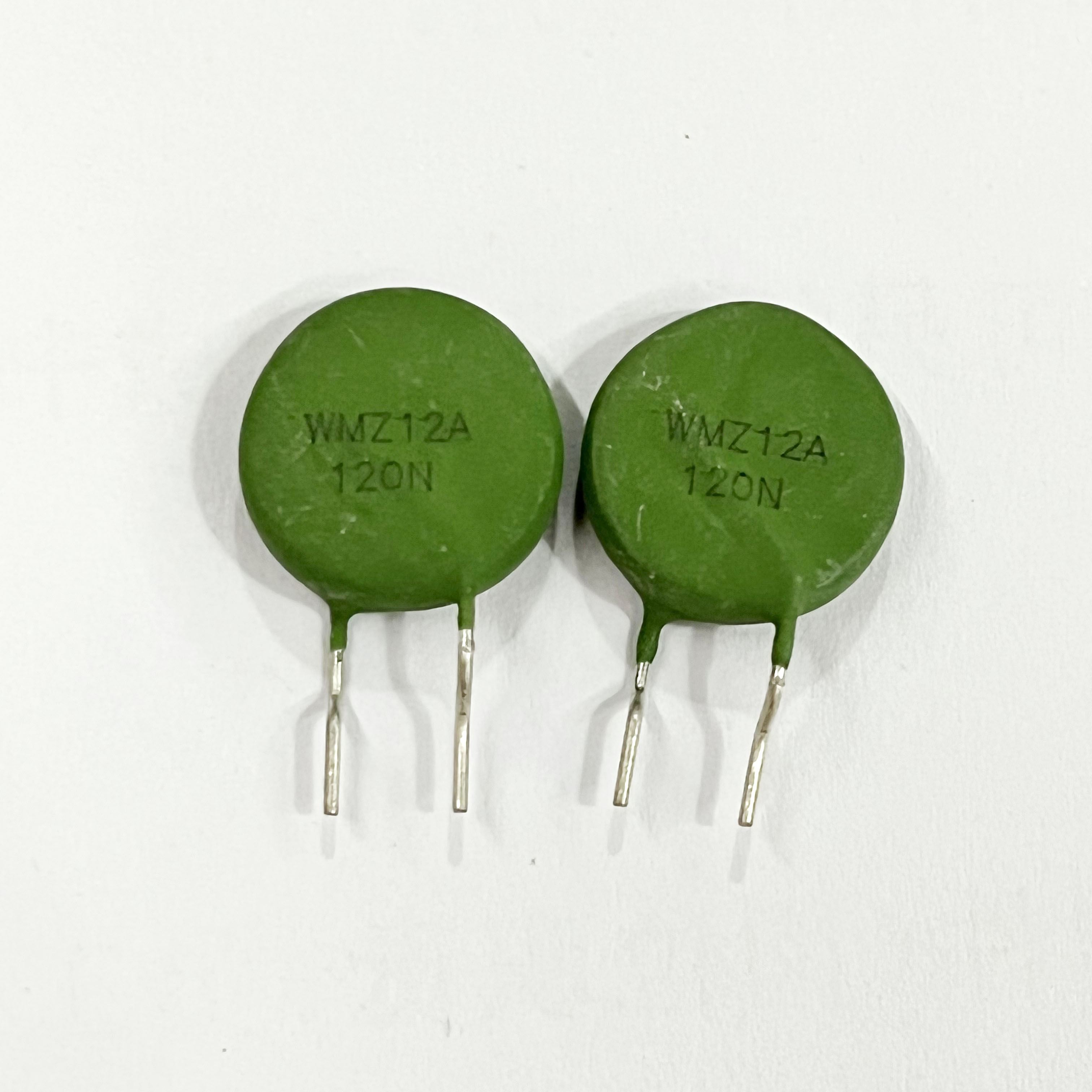

       WMZ12[**](Ⅰ/Ⅱ)系列PTC熱敏電阻器系新一代過流保護器件，其特點是無觸點、無噪音、無火花、自動保護、自動復原，可重復使用，其安全性能符合美國 UL1434 標準要求。

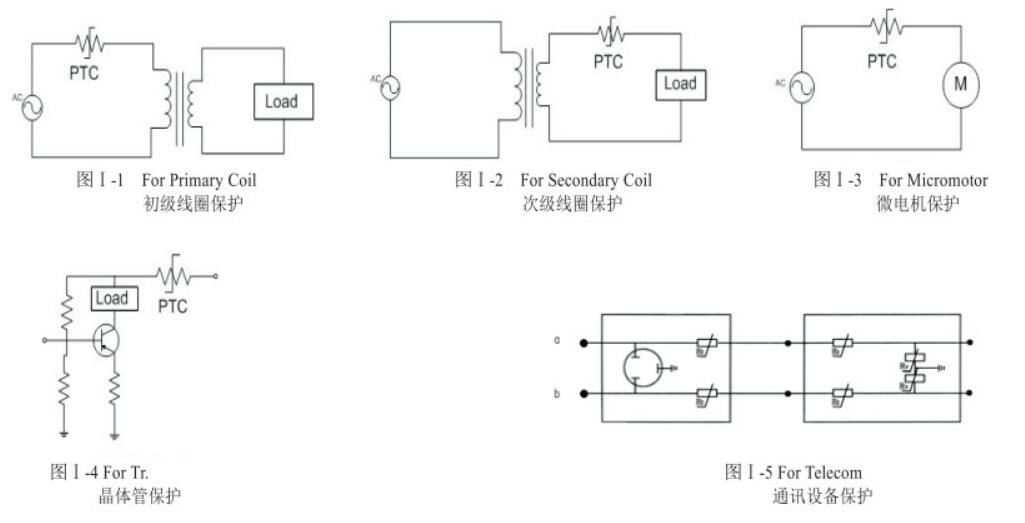

       WMZ12[**](Ⅰ/Ⅱ)系列PTC熱敏電阻器主要用于電子鎮流器/節能燈/適配器/充電器/電能表/萬用表/通訊設備/微電機等過流保護。如應用示例所示，當被保護電路處于正常狀態時，流過PTC熱敏電阻器R的電流小于其*大不動作電流I，Rt處于低阻態，不會影響被保護電路正常工作；當被保護電路遇過流（電流大大超過其動作電流令R1急劇發熱）等異常狀況時，R1驟然躍入高阻態，使被保護電路避免受到損壞。當異常狀況消失，溫度、電流回復正常后，R自動回復至低阻態，被保護電路亦回復至正常工作狀態。

       WMZ12[**](Ⅰ/Ⅱ)系列之選型主要考慮R的電流特性和R環境溫度，其*大不動作電流I應適度大于被保護電路的額定工作電流，以能及時響應又不會誤動作為準則。與此同時，應特別注意R之動作/不動作特性與工作環境溫度密切相關，I和I隨工作環境溫度T[**]升高而降低，如圖II所示。

規格參數：
